Index: EVERT-X5,5/200/D IVR

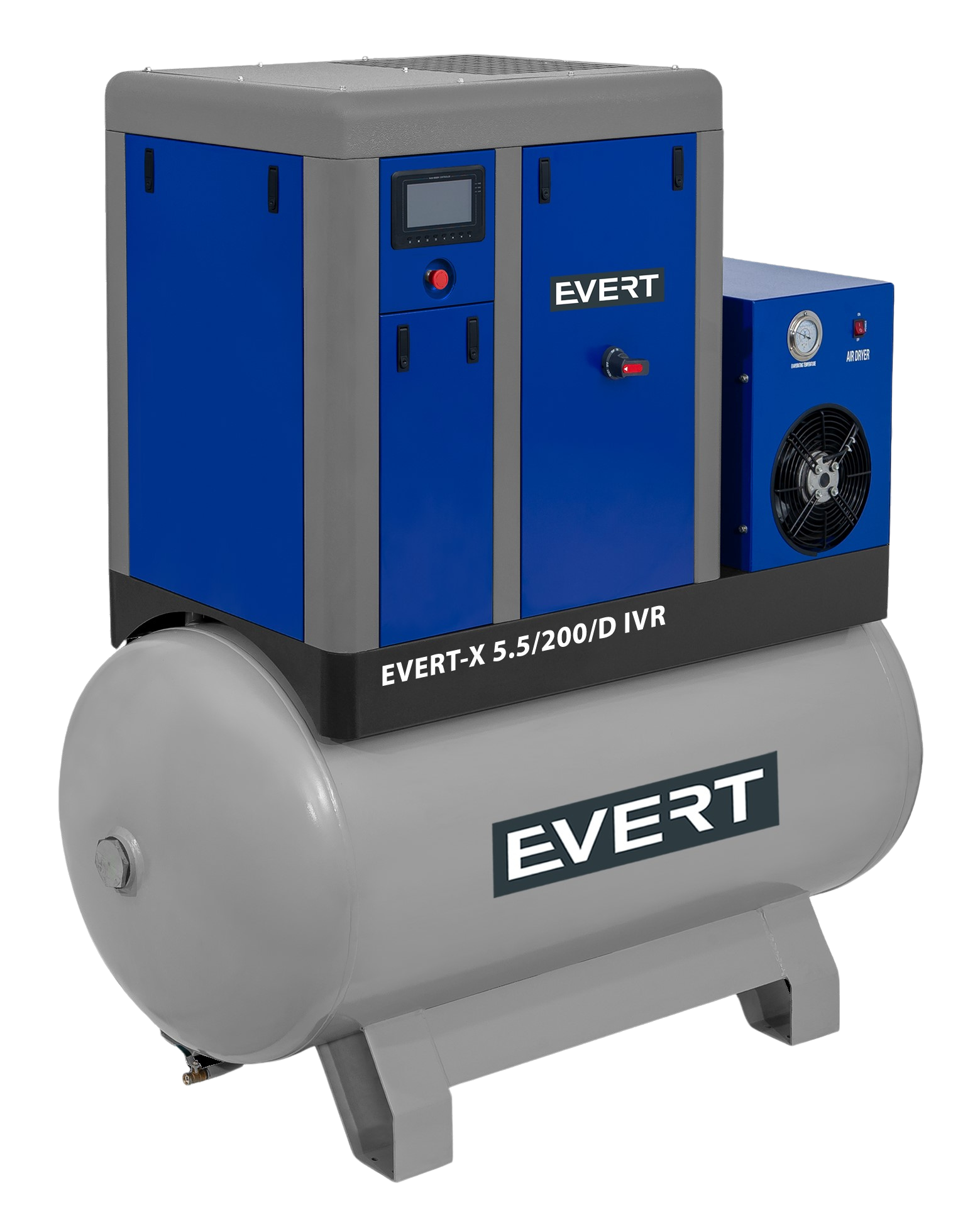

Kompresor skrutkový
EVERT-X 5.5/200/D IVR
- Výkon motora: 7,5 HP / 5,5 kW
- Typ PM motora: Synchroon motor
- Napájanie sušičky: 230 V / 50 Hz / 1 Ph
- Objem vzduchovej nádrže: 200 l
- Výkon na výstupe: 690 l/min
- Maximálny tlak: 10 bar
- Minimálny efektívny výkon: 290 l/min
- Maximálny efektívny výkon: 690 l/min
- Hladina hluku: 63 dB(A)
- Napájanie: 400 V / 50 Hz / 3 Ph
- Minimálna rýchlosť otáčania: 1100 ot/min
- Maximálna rýchlosť otáčania: 1960 ot/min
- Minimálna spotreba energie 10 bar: 9,4 kW/m3/h
- Maximálna spotreba energie 10 bar: 10,8 kW/m3/h
- Hmotnosť: 280 kg
- Dĺžka, Šírka, Výška: 145 x 67 x 147,4 cm
- Výkon a presnosť: Maximálny výkon do 690 l/min pri tlaku 10 bar, zabezpečujúc optimálne napájanie pneumatických systémov.
- Inovatívny priamy pohon 1:1: Úplný prenos výkonu motora na kompresný systém eliminuje straty energie, znižujúc prevádzkové náklady.
- Synchrónny PM motor: Energetická trieda IE3 zaručuje vysokú účinnosť a trvanlivosť aj pri nepretržitej prevádzke.
- Premenná rýchlosť IVR: Vďaka frekvenčnému meniču zariadenie inteligentne prispôsobuje prevádzku aktuálnym potrebám, znižujúc spotrebu energie až o 30% v porovnaní s kompresormi s konštantnou rýchlosťou.
- Pokročilý ovládací panel MAM-6080/6090: Farebný, dotykový displej 7" s možnosťou diaľkového ovládania a monitorovania prevádzky zariadenia cez internet.
Skrutkové kompresory EVERT-X 5.5/200/D IVR sú pripravené na použitie. Umiestnené na nádrži so sušičkou sú pripravené na výrobu stlačeného vzduchu priemyselnej kvality pre autodielne, napájanie pneumatických posilňovačov alebo aj na pieskovanie. Po použití jemných filtrov môžu úspešne napájať aj lakovne a systémy vyžadujúce lepšiu kvalitu vzduchu.
Funkciu zmennootáčkového pohonu umožňuje frekvenčný menič, ktorý umožňuje zmenu otáčok elektrického motora, prispôsobujúc rýchlosť pohonu podmienkam vyplývajúcim z dopytu po stlačenom vzduchu.
Výhodou zmennootáčkových pohonov je možnosť zabezpečenia kompresora širokým rozsahom regulácie výkonu (od 20% do 100%). Dochádza k eliminácii nečinnosti, čo vedie k úsporám prevádzkových nákladov.
Kompaktný a výkonný. Ekonomický a energeticky úsporný skrutkový kompresor s inovatívnym priamym pohonom. Naším cieľom bolo navrhnúť kompresor, ktorý minimalizuje spotrebu elektrickej energie a zabezpečí vynikajúcu kvalitu a nepretržitú prevádzku vašej prevádzky.
Starostlivosť o vaše pohodlie, preto sú kompresory série EVERT X intuitívne na obsluhu a bezproblémové v každodennej prevádzke.
Inovatívny pohon "Direct Driven" namontovaný v kompresore umožňuje 100% prenos výkonu motora na kompresný systém. To je prvok, ktorý odlišuje sériu kompresorov EVERT X. Pohon nemá žiadne ďalšie prevodové prvky, ako sú kolesá alebo klinové remene, čím sa obmedzujú straty výkonu a potreba ich cyklických výmen. Použitie priameho pohonu "Direct Driven" umožnilo vytvoriť pevný a kompaktný dizajn integrovaného motora a skrutkového modulu, čo výrazne obmedzilo úroveň vibrácií kompresora. Vďaka inovatívnemu priamemu pohonu je spotreba elektrickej energie o viac ako 4% nižšia v porovnaní s inými riešeniami.
Presne profilované skrutkové rotory typu "X" spolu s vstrekovaním oleja tvoria mimoriadne efektívnu a energeticky úspornú kompresnú jednotku. Asymetricky rotujúce rotory s predĺženou konštrukciou sa zubia s najvyššou presnosťou, čo zvyšuje konečnú účinnosť modulu. Jednostupňový skrutkový modul použitý v skrutkovom kompresore EVERT-X 5.5/200/D IVR zaručí nepretržitú prevádzku vašej prevádzky.
Kompresor EVERT-X 5.5/200/D IVR je vybavený pohonnou jednotkou s energetickou účinnosťou triedy IE3 (podľa normy IEC 60034-30-1, ekvivalent slovenskej normy PN-EN 60034-30-1) - Premium trieda. Motor sa vyznačuje vysokým koeficientom výkonu a nízkou úrovňou rozptýleného výkonu. Má schopnosť pracovať v širokom rozsahu frekvencií (od 1 do 200Hz), preto sa veľmi dobre osvedčuje vo verzii s frekvenčným meničom. Vysoký krútiaci moment, odolnosť voči zaťaženiu a teplote robia z motora EVERT- IVR odolný a určený na nepretržitú prevádzku. Spojená konštrukcia skrutkového modulu a motora viedla k absencii potreby použitia ložisiek v motore, čo umožnilo výrazne znížiť náklady na budúce údržbové práce.
Frekvenčné meniče IVR namontované v skrutkovom kompresore EVERT-X 5.5/200/D IVR sa vyznačujú nízkou spotrebou energie a širokým rozsahom frekvencií, ktoré dosahujú. Elektromagnetickú kompatibilitu (bez ohľadu na frekvenciu) zaručujú vstavané spätné filtre EMC. Kompaktné puzdro a tesné ventilačné kanály chránia menič pred prachom a vlhkosťou. Kompresor EVERT-X 5.5/200/D IVR pracuje v zmennootáčkovom režime, inteligentne riadený, čo umožňuje prispôsobiť otáčky a spotrebu energie aktuálnemu dopytu po stlačenom vzduchu. Použitie plynulého štartu (Hviezda-Trojuholník) vám umožní dosiahnuť 30% úsporu elektrickej energie v porovnaní s kompresormi s konštantnou rýchlosťou.
- Intuitívny a premyslený.
- Najvyšší štandard kontroly a riadenia zariadenia umožňuje Panel MAM-6080 a MAM-6090.
- Mikroprocesorové ovládače s najvyššími parametrami sa starajú o efektívnu prácu zmennootáčkového kompresora EVERT-X 5.5/200/D IVR.
- Jednoduchý prístup k nastaveniam.
- Bohatý rozsah indikovaných prevádzkových parametrov.
- Efektívna spolupráca s frekvenčným meničom účinne optimalizuje spotrebu elektrickej energie.
-
Farebný dotykový displej s uhlopriečkou 7" (najväčší na trhu) umožňuje pohodlnú obsluhu zariadenia.
Kompresor EVERT-X 5.5/200/D IVR vďaka ovládaciemu panelu ponúka:
- Automatický reštart po poruche alebo výpadku napätia v čo najkratšom čase, eliminujúc nákladné prestoje.
- Vstavaný Wi-Fi modul, ktorý umožňuje diaľkové ovládanie a nepretržitý prístup cez internet (aj cez aplikáciu v telefóne).
- Úplnú kontrolu, rýchlu diagnostiku a zvýšenú bezpečnosť prevádzky.
Prístup k ovládaniu kompresora môže byť udelený aj autorizovanému servisu, čo umožňuje odbornú starostlivosť o zariadenie.
Ovládacie panely MAM-6080 a MAM-6090 majú ďalšie funkcie:
- Funkciu hlavného ovládača, umožňujúcu spojenie viacerých kompresorov do logického a energeticky úsporného systému.
- Možnosť pripojenia do 16 zariadení v rámci jedného systému.
Komunikačný port RS485 v ovládačoch MAM umožňuje nielen pripojenie k počítaču, ale predovšetkým umožňuje kontrolu a riadenie frekvenčného meniča pomocou komunikačného protokolu Modbus RTU.
Komunikácia Modbus RTU sa tiež využíva na integráciu prevádzky kompresora s ostatnými zariadeniami, ktoré sú súčasťou napr. výrobnej linky. Vďaka tomu môžu všetky procesy a zariadenia logicky spolupracovať. Je to najpopulárnejší komunikačný systém používaný v automatizácii.

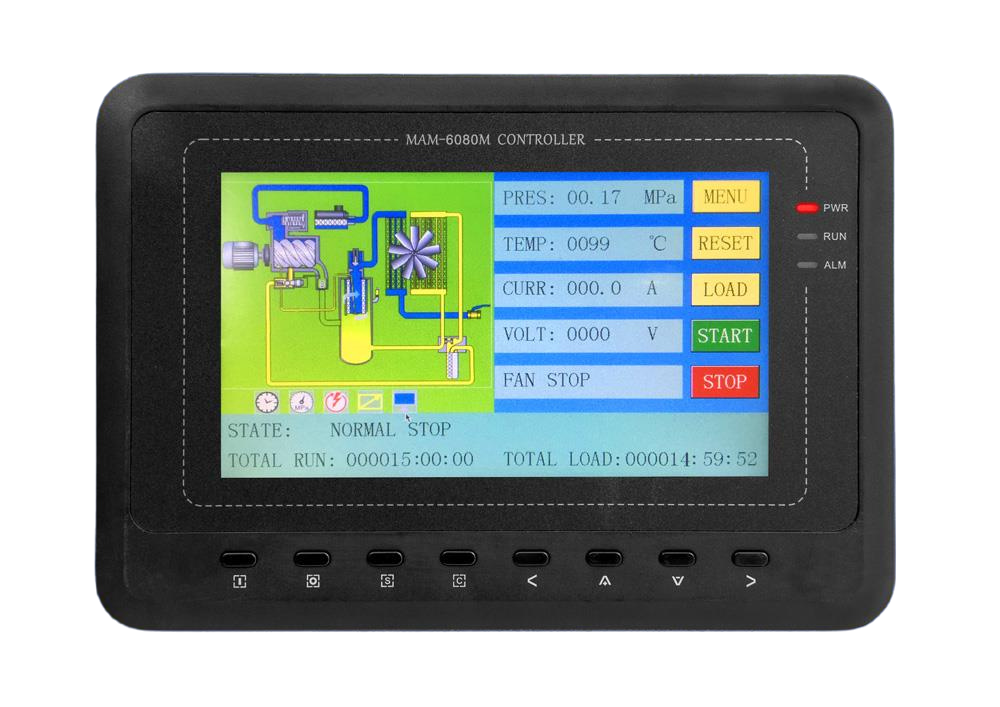

Ovládací panel MAM-6080/6090
priaznivú cenu. Modely tejto série sú dodávané v nádržovej verzii a s integrovaným sušičom
chladiva, vďaka čomu sú kompletné a pripravené na použitie ihneď po pripojení k elektrickej sieti.

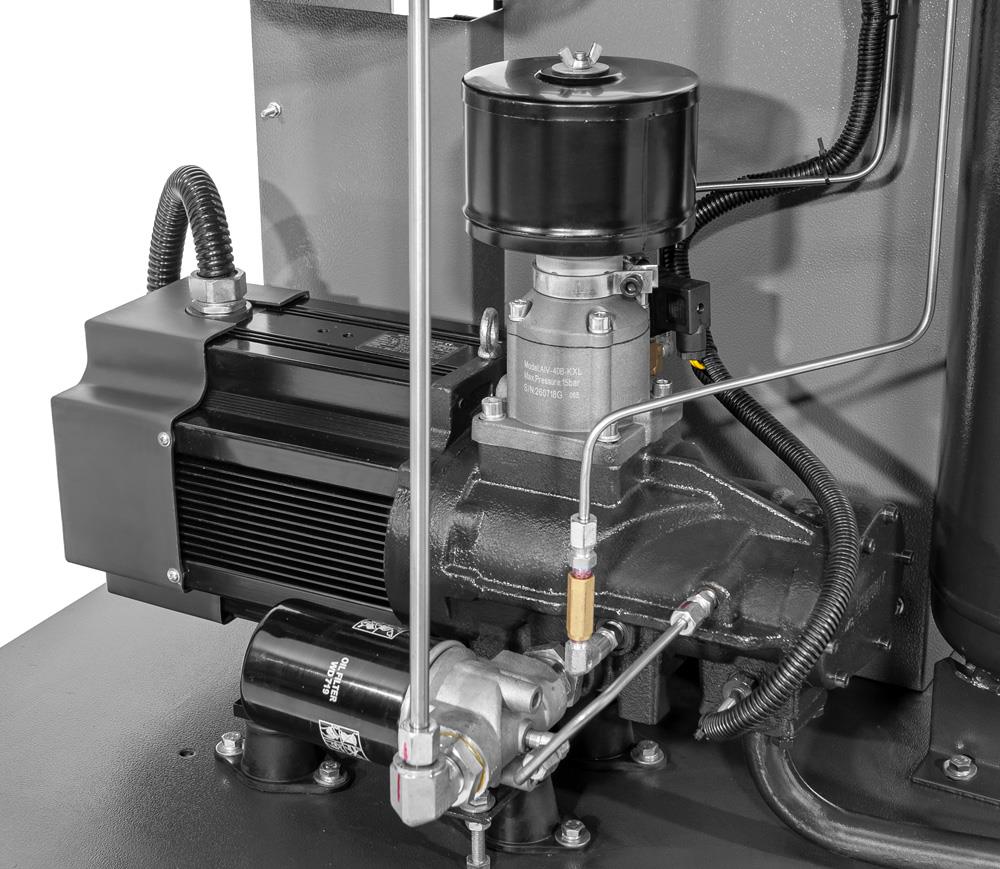

Priamy pohon prenášaný z motora na skrutkový blok výrazne znižuje úroveň vibrácií zariadenia a
eliminuje energetické straty spojené s prevodom pohonu. Priamy pohon znamená úsporu energie o 4 % v
porovnaní s remeňovým pohonom. Toto riešenie je bezúdržbové z dôvodu eliminácie kontroly napnutia
klinových remeňov a ich výmeny.
Väčší skrutkový blok použitý v tejto sérii znamená nižšie otáčky, vďaka čomu môže zariadenie
pracovať v nepretržitom režime. Nižšie otáčky znamenajú aj nižšiu teplotu a hlučnosť.
Inteligentný chladiaci systém riadi chod ventilátora. Množstvo senzorov efektívne využíva
ventilátor len vtedy, keď je to potrebné a upravuje výkon jeho chodu. Toto riešenie dostatočne chráni
kompresor, no zároveň optimalizuje spotrebu elektrickej energie a udržuje teplotu na primeranej
úrovni.
Vysoká účinnosť a schopnosť nepretržitej práce z nich robí ideálne riešenie pre mechanické a
lakovne, priemyselné prevádzky a ako zdroj stlačeného vzduchu pre CNC zariadenia, silovú pneumatiku
a automatizáciu v poľnohospodárskom priemysle.
- vyrobený v Taliansku,
- mikroprocesorová jednotka s displejom MAM-860,
- vysoká kvalita použitých dielov,
- regulácia tlaku, prepojenie viacerých zariadení, počítadlo pracovných hodín, viacúrovňová kontrola prevádzk. parametrov,
- efektívny výkon: 670l/min,
- max. výtlačný tlak: 10 bar,
- možno objednať bez vysúšača, ako aj vo verzii s 8, al. 13 bar.
- objem nádoby: 200 l,
- výkon motora: 5,5 kW,
- napájanie: 400 V,
Základné funkcie ovládacieho panelu MAM-870:
• Regulácia tlaku (pracovný a maximálny)
• Kontroly prevádzkovej teploty a upozornenia
• Počítadlo hodín a počítadlo času údržby
• Nastavenia doby vybíjania (nečinnosti).
• Nastavenia teploty na zapnutie a vypnutie chladiaceho ventilátora
• Riadenie elektrických systémov
• Ovládanie sieťového napätia
• Indikátor pracovných parametrov
• Možnosť diaľkového ovládania
• Fázová kontrola
• Viacjazyčné menu
• MAM NET - spojenie kompresorov do systému spolupracujúcich zariadení.
• Uzamknutie užívateľským heslom
Tento produkt je potrebné objednať u Vášho obchodného zástupcu, objednávka nie je spracovaná autoamticky v E-cat.
Popis produktu
Kompresor skrutkový
EVERT-X 5.5/200/D IVR
- Výkon motora: 7,5 HP / 5,5 kW
- Typ PM motora: Synchroon motor
- Napájanie sušičky: 230 V / 50 Hz / 1 Ph
- Objem vzduchovej nádrže: 200 l
- Výkon na výstupe: 690 l/min
- Maximálny tlak: 10 bar
- Minimálny efektívny výkon: 290 l/min
- Maximálny efektívny výkon: 690 l/min
- Hladina hluku: 63 dB(A)
- Napájanie: 400 V / 50 Hz / 3 Ph
- Minimálna rýchlosť otáčania: 1100 ot/min
- Maximálna rýchlosť otáčania: 1960 ot/min
- Minimálna spotreba energie 10 bar: 9,4 kW/m3/h
- Maximálna spotreba energie 10 bar: 10,8 kW/m3/h
- Hmotnosť: 280 kg
- Dĺžka, Šírka, Výška: 145 x 67 x 147,4 cm
- Výkon a presnosť: Maximálny výkon do 690 l/min pri tlaku 10 bar, zabezpečujúc optimálne napájanie pneumatických systémov.
- Inovatívny priamy pohon 1:1: Úplný prenos výkonu motora na kompresný systém eliminuje straty energie, znižujúc prevádzkové náklady.
- Synchrónny PM motor: Energetická trieda IE3 zaručuje vysokú účinnosť a trvanlivosť aj pri nepretržitej prevádzke.
- Premenná rýchlosť IVR: Vďaka frekvenčnému meniču zariadenie inteligentne prispôsobuje prevádzku aktuálnym potrebám, znižujúc spotrebu energie až o 30% v porovnaní s kompresormi s konštantnou rýchlosťou.
- Pokročilý ovládací panel MAM-6080/6090: Farebný, dotykový displej 7" s možnosťou diaľkového ovládania a monitorovania prevádzky zariadenia cez internet.
Skrutkové kompresory EVERT-X 5.5/200/D IVR sú pripravené na použitie. Umiestnené na nádrži so sušičkou sú pripravené na výrobu stlačeného vzduchu priemyselnej kvality pre autodielne, napájanie pneumatických posilňovačov alebo aj na pieskovanie. Po použití jemných filtrov môžu úspešne napájať aj lakovne a systémy vyžadujúce lepšiu kvalitu vzduchu.
Funkciu zmennootáčkového pohonu umožňuje frekvenčný menič, ktorý umožňuje zmenu otáčok elektrického motora, prispôsobujúc rýchlosť pohonu podmienkam vyplývajúcim z dopytu po stlačenom vzduchu.
Výhodou zmennootáčkových pohonov je možnosť zabezpečenia kompresora širokým rozsahom regulácie výkonu (od 20% do 100%). Dochádza k eliminácii nečinnosti, čo vedie k úsporám prevádzkových nákladov.
Kompaktný a výkonný. Ekonomický a energeticky úsporný skrutkový kompresor s inovatívnym priamym pohonom. Naším cieľom bolo navrhnúť kompresor, ktorý minimalizuje spotrebu elektrickej energie a zabezpečí vynikajúcu kvalitu a nepretržitú prevádzku vašej prevádzky.
Starostlivosť o vaše pohodlie, preto sú kompresory série EVERT X intuitívne na obsluhu a bezproblémové v každodennej prevádzke.
Inovatívny pohon "Direct Driven" namontovaný v kompresore umožňuje 100% prenos výkonu motora na kompresný systém. To je prvok, ktorý odlišuje sériu kompresorov EVERT X. Pohon nemá žiadne ďalšie prevodové prvky, ako sú kolesá alebo klinové remene, čím sa obmedzujú straty výkonu a potreba ich cyklických výmen. Použitie priameho pohonu "Direct Driven" umožnilo vytvoriť pevný a kompaktný dizajn integrovaného motora a skrutkového modulu, čo výrazne obmedzilo úroveň vibrácií kompresora. Vďaka inovatívnemu priamemu pohonu je spotreba elektrickej energie o viac ako 4% nižšia v porovnaní s inými riešeniami.
Presne profilované skrutkové rotory typu "X" spolu s vstrekovaním oleja tvoria mimoriadne efektívnu a energeticky úspornú kompresnú jednotku. Asymetricky rotujúce rotory s predĺženou konštrukciou sa zubia s najvyššou presnosťou, čo zvyšuje konečnú účinnosť modulu. Jednostupňový skrutkový modul použitý v skrutkovom kompresore EVERT-X 5.5/200/D IVR zaručí nepretržitú prevádzku vašej prevádzky.
Kompresor EVERT-X 5.5/200/D IVR je vybavený pohonnou jednotkou s energetickou účinnosťou triedy IE3 (podľa normy IEC 60034-30-1, ekvivalent slovenskej normy PN-EN 60034-30-1) - Premium trieda. Motor sa vyznačuje vysokým koeficientom výkonu a nízkou úrovňou rozptýleného výkonu. Má schopnosť pracovať v širokom rozsahu frekvencií (od 1 do 200Hz), preto sa veľmi dobre osvedčuje vo verzii s frekvenčným meničom. Vysoký krútiaci moment, odolnosť voči zaťaženiu a teplote robia z motora EVERT- IVR odolný a určený na nepretržitú prevádzku. Spojená konštrukcia skrutkového modulu a motora viedla k absencii potreby použitia ložisiek v motore, čo umožnilo výrazne znížiť náklady na budúce údržbové práce.
Frekvenčné meniče IVR namontované v skrutkovom kompresore EVERT-X 5.5/200/D IVR sa vyznačujú nízkou spotrebou energie a širokým rozsahom frekvencií, ktoré dosahujú. Elektromagnetickú kompatibilitu (bez ohľadu na frekvenciu) zaručujú vstavané spätné filtre EMC. Kompaktné puzdro a tesné ventilačné kanály chránia menič pred prachom a vlhkosťou. Kompresor EVERT-X 5.5/200/D IVR pracuje v zmennootáčkovom režime, inteligentne riadený, čo umožňuje prispôsobiť otáčky a spotrebu energie aktuálnemu dopytu po stlačenom vzduchu. Použitie plynulého štartu (Hviezda-Trojuholník) vám umožní dosiahnuť 30% úsporu elektrickej energie v porovnaní s kompresormi s konštantnou rýchlosťou.
- Intuitívny a premyslený.
- Najvyšší štandard kontroly a riadenia zariadenia umožňuje Panel MAM-6080 a MAM-6090.
- Mikroprocesorové ovládače s najvyššími parametrami sa starajú o efektívnu prácu zmennootáčkového kompresora EVERT-X 5.5/200/D IVR.
- Jednoduchý prístup k nastaveniam.
- Bohatý rozsah indikovaných prevádzkových parametrov.
- Efektívna spolupráca s frekvenčným meničom účinne optimalizuje spotrebu elektrickej energie.
-
Farebný dotykový displej s uhlopriečkou 7" (najväčší na trhu) umožňuje pohodlnú obsluhu zariadenia.
Kompresor EVERT-X 5.5/200/D IVR vďaka ovládaciemu panelu ponúka:
- Automatický reštart po poruche alebo výpadku napätia v čo najkratšom čase, eliminujúc nákladné prestoje.
- Vstavaný Wi-Fi modul, ktorý umožňuje diaľkové ovládanie a nepretržitý prístup cez internet (aj cez aplikáciu v telefóne).
- Úplnú kontrolu, rýchlu diagnostiku a zvýšenú bezpečnosť prevádzky.
Prístup k ovládaniu kompresora môže byť udelený aj autorizovanému servisu, čo umožňuje odbornú starostlivosť o zariadenie.
Ovládacie panely MAM-6080 a MAM-6090 majú ďalšie funkcie:
- Funkciu hlavného ovládača, umožňujúcu spojenie viacerých kompresorov do logického a energeticky úsporného systému.
- Možnosť pripojenia do 16 zariadení v rámci jedného systému.
Komunikačný port RS485 v ovládačoch MAM umožňuje nielen pripojenie k počítaču, ale predovšetkým umožňuje kontrolu a riadenie frekvenčného meniča pomocou komunikačného protokolu Modbus RTU.
Komunikácia Modbus RTU sa tiež využíva na integráciu prevádzky kompresora s ostatnými zariadeniami, ktoré sú súčasťou napr. výrobnej linky. Vďaka tomu môžu všetky procesy a zariadenia logicky spolupracovať. Je to najpopulárnejší komunikačný systém používaný v automatizácii.
Ovládací panel MAM-6080/6090
priaznivú cenu. Modely tejto série sú dodávané v nádržovej verzii a s integrovaným sušičom
chladiva, vďaka čomu sú kompletné a pripravené na použitie ihneď po pripojení k elektrickej sieti.
Priamy pohon prenášaný z motora na skrutkový blok výrazne znižuje úroveň vibrácií zariadenia a
eliminuje energetické straty spojené s prevodom pohonu. Priamy pohon znamená úsporu energie o 4 % v
porovnaní s remeňovým pohonom. Toto riešenie je bezúdržbové z dôvodu eliminácie kontroly napnutia
klinových remeňov a ich výmeny.
Väčší skrutkový blok použitý v tejto sérii znamená nižšie otáčky, vďaka čomu môže zariadenie
pracovať v nepretržitom režime. Nižšie otáčky znamenajú aj nižšiu teplotu a hlučnosť.
Inteligentný chladiaci systém riadi chod ventilátora. Množstvo senzorov efektívne využíva
ventilátor len vtedy, keď je to potrebné a upravuje výkon jeho chodu. Toto riešenie dostatočne chráni
kompresor, no zároveň optimalizuje spotrebu elektrickej energie a udržuje teplotu na primeranej
úrovni.
Vysoká účinnosť a schopnosť nepretržitej práce z nich robí ideálne riešenie pre mechanické a
lakovne, priemyselné prevádzky a ako zdroj stlačeného vzduchu pre CNC zariadenia, silovú pneumatiku
a automatizáciu v poľnohospodárskom priemysle.
- vyrobený v Taliansku,
- mikroprocesorová jednotka s displejom MAM-860,
- vysoká kvalita použitých dielov,
- regulácia tlaku, prepojenie viacerých zariadení, počítadlo pracovných hodín, viacúrovňová kontrola prevádzk. parametrov,
- efektívny výkon: 670l/min,
- max. výtlačný tlak: 10 bar,
- možno objednať bez vysúšača, ako aj vo verzii s 8, al. 13 bar.
- objem nádoby: 200 l,
- výkon motora: 5,5 kW,
- napájanie: 400 V,
Základné funkcie ovládacieho panelu MAM-870:
• Regulácia tlaku (pracovný a maximálny)
• Kontroly prevádzkovej teploty a upozornenia
• Počítadlo hodín a počítadlo času údržby
• Nastavenia doby vybíjania (nečinnosti).
• Nastavenia teploty na zapnutie a vypnutie chladiaceho ventilátora
• Riadenie elektrických systémov
• Ovládanie sieťového napätia
• Indikátor pracovných parametrov
• Možnosť diaľkového ovládania
• Fázová kontrola
• Viacjazyčné menu
• MAM NET - spojenie kompresorov do systému spolupracujúcich zariadení.
• Uzamknutie užívateľským heslom
Tento produkt je potrebné objednať u Vášho obchodného zástupcu, objednávka nie je spracovaná autoamticky v E-cat.
Technické dáta
290.0l/min.
790.0l/min.10.0bar
6.0barOpýtajte sa na cenu
