Prístroj na testovanie batérie

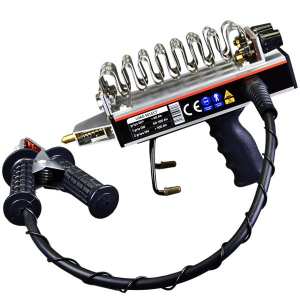

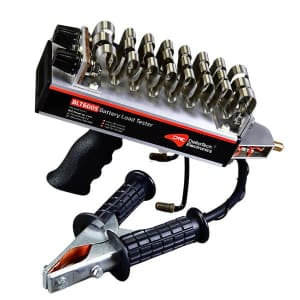

Zaťažovací tester batérií BLT600S

Zaťažovací tester batérií BLT600S zvyšuje účinnosť diagnostiky batérií SLI, EFB a AGM 12V a 6V. Intuitívne ovládanie a jeho ergonómia robia testovanie batérií jednoduchším a rýchlejším.

Používanie odporového zariadenia BLT600S spolu s testerom batérií DBT-12+ umožňuje komplexné hodnotenie funkčnosti batérie.

BLT600S je kompaktný, odolný a určený na intenzívne používanie v profesionálnej diagnostike batérií.

Zavedené vylepšenia ako automatický štart a systém APO umožňujú sústrediť sa na to najdôležitejšie – profesionálnu diagnostiku batérií vo vašej firme.

Zaťažovací tester BLT600S je profesionálne odporové zariadenie navrhnuté spoločnosťou DeltaTech Electronics na základe skúseností najlepších odborníkov v oblasti batérií. Tento poľský tester batérií sa používa na testovanie funkčnosti batérií 12V a 6V s kapacitou od 30Ah.

Produkt môže byť úspešne používaný v automobilových dielňach, predajniach automobilov, špecializovaných servisných miestach pre batérie, ako aj výrobcami a dovozcami batérií.
Odporové zariadenie BLT600s umožňuje testovanie funkčnosti batérií, hodnotenie ich stavu a identifikáciu chýb a opotrebenia – stáva sa tak nevyhnutným nástrojom v miestach, ktoré riešia reklamácie.



Technické parametre

• Nominálne napätie: 12V.
• Napájanie: 3V – 2 batériami AA/LR6.
• Rozsah voltmetra: ±16 V, s presnosťou ±0,5% +2 číslice.
• Prúdové zaťaženie: max. 600A
• Dĺžka meracieho kábla vrátane svorky: 70cm ±1%
• Rozmery zariadenia: (D/Š/V) 280 x 195 x 80 mm, hmotnosť 1,8 kg.

Zaťažovací tester batérií – ako funguje?

Príprava odporového zariadenia na test batérie

1. Skontrolujte stav testeru batérií a jeho káblov. Uistite sa, že sú v dobrom stave a nemajú mechanické poškodenia.
2. Zabezpečte bezpečné miesto na vykonanie testu. Vyhnite sa výbušným plynom a horľavým materiálom!
3. Nemusíte kontrolovať stav batérie – odporové zariadenie BLT600S to urobí za vás.
4. Vaša bezpečnosť je najdôležitejšia! Oboznámte sa s výstražnými značkami na tele odporového zariadenia a riaďte sa nimi.



Pripojenie zaťažovacieho testeru k batérii

1. Pripojte konektor k akémukoľvek terminálu batérie (stĺpiku, skrutke atď.) a priložte hrot odporového zariadenia k druhému pólu. Test je možné vykonať bez nutnosti zachovania polarizácie. Svorka môže byť pripojená na kladný aj záporný stĺpik batérie.
2. Uistite sa, že spojenia sú pevné a stabilné.
3. Zariadenie sa automaticky aktivuje, ak je napätie testovanej batérie vyššie ako 1V, a potom vykoná test funkčnosti.
4. Ak je pokojové napätie batérie nižšie ako 1V, môžete tester zapnúť manuálne kliknutím na ľavé tlačidlo na paneli voltmetra.
5. Pred začatím testu pod zaťažením sa uistite, že testovaná batéria je plne nabitá.



Výber parametrov a rozsahu zaťaženia odporového zariadenia.

1. Na testeru vyberte vhodný rozsah prúdového zaťaženia v závislosti od kapacity batérie:
   • 12V: zvyčajne rozsahy 200A, 400A, 600A.
   • 6V: zvyčajne rozsahy 100A, 200A, 300A.
2. Výber rozsahu sa vykonáva pomocou otočných prvkov na odporovom zariadení. Zariadenie má 3 obvody – každý po 200A pre batériu 12V. V prípade testovania batérie 6V je odpor jednej pružiny 100A.
   Prvý obvod odporového zariadenia je uzavretý natrvalo. Dotiahnutím otočného prvku uzatvárate obvod a aktivujete ďalšie vinutie. Týmto spôsobom zvyšujete odpor o ďalších 200A/100A.



Vykonanie základného zaťažovacieho testu.

1. Stlačte zariadenie na terminál.
2. Sledujte meranie napätia na displeji. Tester podrobí batériu deklarovanému zaťaženiu.
3. Venujte pozornosť výsledkom:
   • V prípade funkčnej batérie 12V – napätie prezentované na displeji by malo klesať a stabilizovať sa nad 8,5V
   • Ak je batéria nefunkčná, napätie bude klesať smerom k 0V
4.   Zaťažovací test by nemal trvať dlhšie ako 10s.



Vykonanie polautomatického zaťažovacieho testu.

1. Stlačte ľavé tlačidlo voltmetra, na displeji pod napätím batérie sa objaví časová lišta, ktorá začne odpočítavať 6 sekúnd po priložení testeru.
2. Stlačte zariadenie na terminál.
3. Sledujte meranie napätia na displeji. Tester podrobí batériu deklarovanému zaťaženiu a informuje dvojitým zvukovým signálom o ukončení testu.
4. Ukončite stláčanie odporového zariadenia – môžete prerušiť spojenie s terminálom testovanej batérie.
5. Po stlačení pravého tlačidla na displeji testeru batérií sa zobrazí grafický priebeh napätia, maximálne a minimálne namerané napätie a nameraný rozdiel napätí.
6. Zaťažovací test trvá 6 sekúnd – po tomto čase tester informuje o ukončení fázy zberu dát. Po prekročení 9 sekúnd sa aktivuje zvukový alarm.



Vypnutie testeru a odpojenie káblov.

1. Pred odpojením testeru batérií BLT600S pamätajte, že odporové vinutia sú horúce. Dotknutie sa ich môže spôsobiť popálenie. Dbajte na svoju bezpečnosť!
2. Uvoľnite spojenie odstránením hrotu odporového zariadenia z terminálu a potom odpojte svorku z batérie.
3. Odložte zariadenie na bezpečné miesto. Vyhnite sa kontaktu rozohriateho povrchu odporového zariadenia s horľavými plynmi a materiálmi!
4. Zariadenie sa automaticky vypne po 4 minútach od poslednej aktivity (stlačenie ktoréhokoľvek tlačidla alebo vykonanie merania). Je možné manuálne vypnutie testeru dlhším stlačením (>1s) pravého tlačidla.

Analýza výsledkov a ukončenie práce.

1. Porovnajte získané výsledky s odporúčanými hodnotami výrobcu batérie.
2. V prípade potreby odošlite batériu na ďalšiu diagnostiku alebo výmenu.
3. Uchovávajte tester na suchom a bezpečnom mieste, mimo zdrojov tepla a vlhkosti.



Zaťažovací tester batérií BLT600S – čo ho odlišuje?

• Všestrannosť použitia: BLT600S umožňuje testovanie batérií tak 6V, ako aj 12V  zaťažením  100A /200A/ 300A (6V) alebo 200A /400A /600A (12V).
• Napájanie dvoma batériami AA (LR6): Použitie populárnych batérií AA zabezpečuje jednoduchý prístup k napájaniu a úsporu času a nákladov na prevádzku.
• Automatické zapnutie po zistení napätia na vstupe: Tester sa automaticky zapne po pripojení k testovanej batérii, čím šetrí čas používateľa.
• Automatické vypínanie (APO): Funkcia šetrí batérie, automaticky vypína zariadenie po štyroch minútach nečinnosti.
• Selftest meracieho okruhu: Tester automaticky kontroluje svoje okruhy po spustení, čo zaručuje správnosť činnosti a spoľahlivosť meraní.
• Zvuková signalizácia: BLT600S informuje používateľa o začiatku a konci testu, a tiež v prípade prekročenia odporúčaného času spustí zvukový alarm.
• Obojsmerné zaťažovacie testovanie: Možnosť testovania bez ohľadu na spôsob pripojenia k terminálom batérie, čo zvyšuje pohodlie práce.



Výrazné technické parametre odporového zariadenia:

• Hliníkové telo s hrubými stenami: Vysoká teplotná kapacita tela umožňuje dlhšiu prácu bez rizika prehriatia testeru.
• Predĺžený a nízky profil: Umožňuje prácu v ťažko dostupných miestach, zvyšuje stabilitu zariadenia.
• Pripojovací kábel 25mm²: Zabezpečuje bezpečné vedenie veľkého prúdu, čo zvyšuje trvanlivosť kábla a účinnosť zariadenia.
• Modulárne odporové pružiny: Vďaka možnosti dotiahnutia pružín, užívateľ prispôsobuje zaťaženie, čo umožňuje testovanie rôznych kapacít batérií.
• Unikátne sériové číslo: Každý tester má individuálne číslo, čo pomáha pri identifikácii zariadenia a zvyšuje bezpečnosť.









Výrazné funkcie softvéru zaťažovacieho testeru:

• Pokročilý modul voltmetra: Graficky zobrazuje priebeh napätia, ako aj ukladá kľúčové parametre, ako je napätie bez zaťaženia, pod zaťažením a pokles napätia, čo uľahčuje interpretáciu výsledkov.
• Režimy presnosti a priemerovania: Tester ponúka možnosť práce v presnom režime s obnovovacou frekvenciou 8-krát za sekundu alebo v priemerovanom režime (priemer z 4 meraní), čo stabilizuje zobrazované výsledky.
• Zhrnutie parametrov pred vypnutím: Pred vypnutím zariadenie zobrazuje tabuľku so šiestimi kľúčovými parametrami, poskytujúc úplný prehľad o práci testeru.
• Ikony režimu práce a stavu batérie: Vizualizované indikátory informujú o aktuálnom režime práce a úrovni nabitia batérie, čo zvyšuje komfort obsluhy.
• Grafická a zvuková signalizácia času testu: Progresívna lišta a zvukové signály informujú o 6-sekundovom trvaní testu a následne upozorňujú, keď je prekročený odporúčaný čas. Má to za cieľ udržať opakovateľnosť meracích postupov.





Výrazné mechanické funkcie zaťažovacieho testeru:

Zaťažovací tester batérií BLT600S nie je len ručné odporové zariadenie – je to komplexné riešenie, ktoré uľahčuje prácu v dielňach.

Mechanizmus SecureSpring je pokročilý pružinový systém použitý v BLT600S, navrhnutý s ohľadom na optimálnu a bezpečnú činnosť počas testovania batérií.
Kľúčovým prvkom tohto mechanizmu je špeciálne vybraná pružina s presne určenou tvrdosťou, ktorá:

• Minimalizuje tlak na póly batérie: Pružina poskytuje optimálny odpor. Na uzavretie obvodu je potrebná menšia sila, čo ovplyvňuje stav pólov batérie počas meraní.
• Zabezpečuje plynulé fungovanie výkonného prvku: SecureSpring umožňuje plynulé a stabilné pohyby počas práce zariadenia, čo obmedzuje kĺzanie hrotu počas práce.
• Zvyšuje komfort práce: Vďaka vhodnej tvrdosti pružiny je práca so zariadením ergonómickejšia, vyžadujúca menej fyzického úsilia od používateľa.
• Zvyšuje spoľahlivosť zariadenia: Vďaka SecureSpring tester funguje efektívnejšie, dlhšie a s menším rizikom poškodenia, čo prispieva k väčšej trvanlivosti celého systému.

Zariadenie zvyšuje istotu diagnostiky a zabezpečuje presné merania. Vďaka svojim pokročilým funkciám, solídnej konštrukcii a dôrazu na detaily BLT600S je nepostrádateľný v každodennej práci profesionálov.
