Systém merania podvozku

Zariadenie na meranie geometrie VISIONLITH PIT „r” ideálne pre osobné a dodávkové vozidlá do 3,5t.  Uni-Trol Visionlith PIT „r” je moderné riešenie založené na kamerách s vysokým rozlíšením v technológii 3D. Táto technológia zaručuje rýchle a presné meranie geometrie vozidla. Ponúka rad procedúr nedostupných v zariadeniach s infračervenou technológiou (CCD).  Visionlith PIT „r” je dodávaný na mobilnej platforme, čo umožňuje voľný pohyb medzi meracími stanovišťami a vďaka použitej technológii 3D nie je potrebná kalibrácia zariadenia.

MALÁ SKRINKA –  STĹP  – LÚČ S KAMERAMI REGULOVANÝ RUČNE

Výhody stroja:

Technológia 3D – využíva kamery s vysokým rozlíšením, ktoré v reálnom čase snímajú obrázky „targetov“ a na základe toho systém prepočítava jednotlivé uhly v zavesení vozidla.
	Pasívne odrazky – známe ako „targety“ sú plastové obrazovky s bielymi bodkami pripevnené k hliníkovým držiakom na kolesá. Systém geometrie vďaka obrázkom z kamier môže veľmi rýchlo vypočítať sklon jednotlivých kolies. Ich veľkou výhodou v porovnaní s predchádzajúcou technológiou je absencia akýchkoľvek elektronických častí, čo eliminuje potrebu nabíjania batérií a zamotanie napájacích káblov.
	Databáza Autodata spolu so schémami regulačných bodov – srdcom zariadenia Visionlith je databáza meracích údajov dodaná firmou Autodata. Pre uľahčenie regulácie obsahuje schémy regulačných bodov.
Kontrolný protokol stavu pneumatík, zavesenia a vozidla – pred začatím merania má operátor možnosť pripraviť kontrolný protokol s informáciou o technickom stave auta. Protokol je možné vytlačiť zákazníkovi.
	Rýchla kompenzácia hádzania kolesa spolu s kalibráciou na meracie stanovište – prostredníctvom posunutia auta dozadu a dopredu.
Meranie predbehu čapu riadenia – meranie môže byť vykonané pri 10O alebo 20O natočení kolies. Počas merania je možné urobiť aj meranie maximálneho uhla natočenia.
	Prehľadné výsledky merania – po ukončení merania sa zobrazia kompletné výsledky, ktoré operátor môže obmedziť počas regulácie na náhľad zadnej osi alebo prednej osi a predbehu čapu riadenia.
Meranie dĺžky a uhlopriečok auta – softvér umožňuje kontrolu posunutia osí voči sebe.
	Doplnkové funkcie zariadenia: Zmrazenie meraní pri zdvihnutom zavesení, Regulácia geometrie pri zloženom kolese – (vyžadované voliteľné vybavenie), Procedúra regulácie vozíka/sánok pod motorom, Procedúra regulácie zbiehavosti pri natočených kolesách, Procedúra VW regulačná tyč, Procedúra regulácie volantu.











• odrazky (targety)
• 4 držiaky na hlavice 10-24’’, 4-bodové
• počítač PC Dell
• klávesnica, myš
• monitor LCD
• farebná tlačiareň
• blokovanie volantu a brzdy

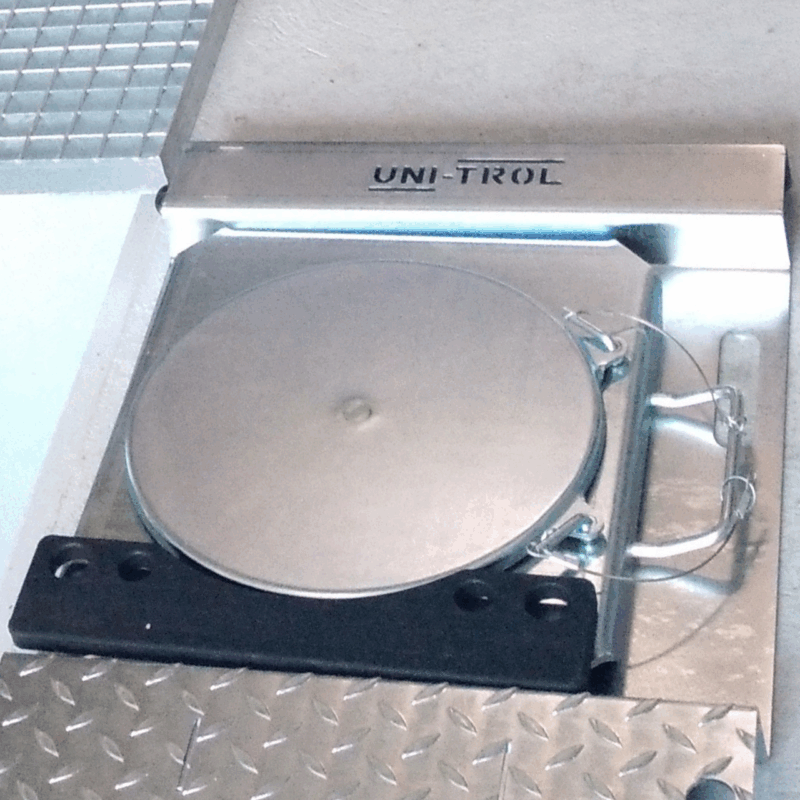

• hliníkové otočné platne s vložkami
